Es ist vollbracht!!! Nun steht die XS wieder ganz ordentlich da.

Um so weit zu kommen war heute noch zu erledigen:

• Fehler in der Elektrik suchen. (wer zu unkonzentriert ist um die Kohlen des Rotors richtig anzuschließen muss halt mal suchen…)
• LiMa Deckel aufsetzen
• Vergaser synchronisieren und Leerlaufgemisch einstellen (das wird beides nach einer Probefahrt nochmal wiederholt)
• Tank innen ausblasen und ausspülen
• Benzinhähne anschrauben, wieder abschrauben und mit neuen Schrauben und neuen Cu-Ringen wieder festschrauben (waren undicht)
• Tankdeckel montieren (der China- / oder Taiwandeckel muss bald wieder runter. Der ist einfach schlecht)
• Tank aufsetzen
• Benzinschläuche aufstecken
• Lackteile mit Hardwachs konservieren
• Spiegel reinigen und anschrauben
• Sitzbank montieren
• nochmal die ganzen Fettfinger wegwischen

… und es fehlen noch die Auswuchtgewichte…





Nun sind auch die Benzinhähne renoviert. Leider fehlen vorher/nachher Fotos zum Vergleich. Also nur Fotos vom Endergebnis. Auch habe ich mal ein Blick in den Tank geworfen; spülen dringend erforderlich…



heute noch erledigt bis zum Erstlauf…

• Auspuffanlage (unten) vom losen Rost befreit, gereinigt und von Hand poliert
• Unterseiten der Endtöpfe und Innenseiten der Krümmer mit feuerfestem Klarlack versiegelt (mal sehen ob´s hält)
• Fußrasten hinten gereinigt und mit Auspuffanlage zusammen montiert
• Verschlüsse der Seitendeckel gereinigt und montiert
• Seitendeckel angebaut
• provisorische „Tankanlage“ installiert und Benzin eingefüllt

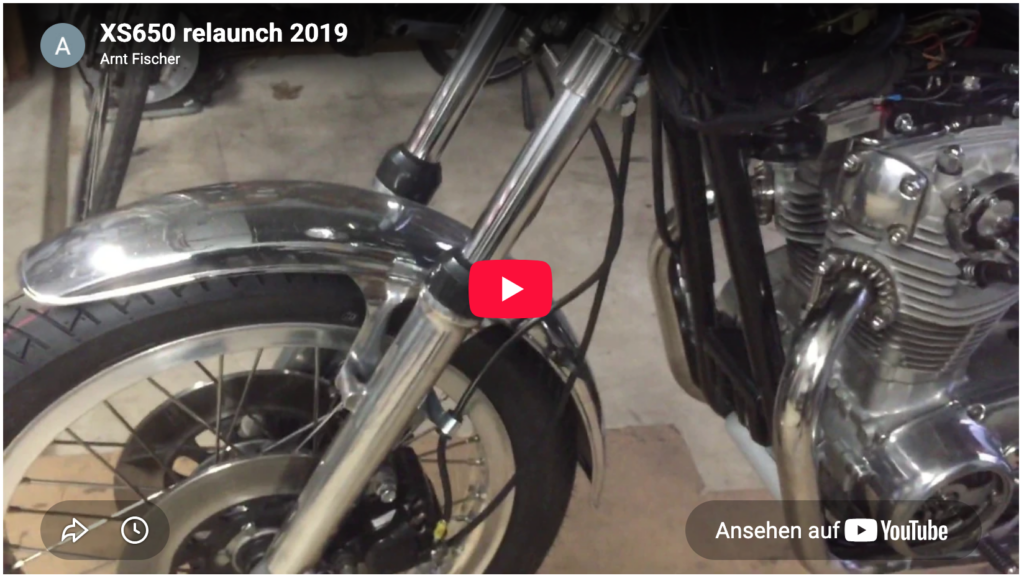

Der erste Startversuch ist leider negativ verlaufen. Nach ein paar Versuchen mit dem Kickstarter gab es eine Fehlzündung in einem Auspuff. „Peng“! Mein anschließender Verdacht bestätigte sich schnell und konnte auch flott beseitigt werden. Ich hatte die Elektrik der Zündspulen vertauscht (orange links / grau rechts, nicht umgekehrt)… Danach startete die XS sofort, lief aber noch nicht gut. Die Zündung habe ich direkt abgeblitzt, die stimmt. Also dann (ab Montag) Feintuning Vergaser…

Was ist noch zu tun?

• ob die Ölpumpe arbeitet ist bereits geprüft
• Benzinhähne aufarbeiten und montieren. Die sind pilzig und etwas vermodert. Neue Dichtungen müssen da auch rein…
• Benzineinfüllstutzen des Tanks von der Abklebung befreien
• Benzintank nach dem Aufenthalt beim Lackierer ausspülen
• Gummiaufnahmen für Tank einsetzen
• und natürlich auch Tank montieren
• Vergaser einstellen und synchronisieren
• Ladestrom suchen!

Es ist leider auch direkt aufgefallen, dass die Lichtmaschine nicht arbeitet. Normalerweise werden die Kontrollleuchten und der Scheinwerfer über Standgasdrehzahl etwas heller. Das ist noch nicht der Fall und somit gehe ich davon aus, dass keine Ladespannung anliegt…







Was ist heute passiert?

• Anlasserkabel neu verlegt (war dem Luftfilterkasten im Weg…)
• Öl eingefüllt
• Luftfiltergehäuse eingebaut und LuFis eingeschoben
• neue Dichtstreifen auf Luftfilterdeckel geklebt und die Deckel montiert
• Bremslichtschalter hinten wieder ausgebaut, geöffnet, gereinigt und Korrosion der Kontakte beseitigt (Schalter funktionierte unzuverlässig mit Aussetzern). Natürlich auch wieder eingebaut
• LiMa Seitendeckel gereinigt und poliert
• Ausrückmechanismus Kupplung zerlegt, gereinigt, gefettet, eingebaut und eingestellt
• neuen Kupplungszug eingesetzt und Seitendeckel montiert
• Schalthebel montiert
• Drehzahlmesserwelle und Tachowelle neu geschmiert und montiert
• Fußrasten vorne gereinigt und montiert
• Bremsflüssigkeit aufgefüllt und Behälter verschlossen

Damit ihr nicht glaubt, dass alles glatt läuft zum Schluss noch zwei Fotos der Auspuffanlage. Die Tüten sind auf der Unterseite ordentlich verrostet. Gute gebrauchte Anlagen sind nicht zu kriegen. Es gibt eine „formidentisch“ Nachbauanlage aus Edelstahl. Die kostet ordentlich was. Meine Anlage funktioniert noch und muss bleiben. Ich werde sie weitgehend entrosten und versuche die Unterseite mit feuerfestem Klarlack (bis 800 Grad) zu versiegeln. Mal sehen, ob es klappt…



Nachdem der Anlasserfreilauf gestern nicht einspurte musste die Kupplung nochmal raus um den Freilauf wieder in die Finger zu kriegen. Der Haltebügel (unten rechts) war wohl etwas zu lose. Der Bügel hält das Ritzel fest, damit es sich auf der Schnecke bewegt und sich erst dreht, wenn es die Schnecke durchlaufen hat. Also etwas zusammengebogen und gut ist.

Dass dann auch noch das Starterrelais nicht mehr ansprach war wirklich keine große Sache. Der Anlasserknopf legt die Spannung über das Relais auf Masse. Der Knopf hat keine eigene Masseleitung und bekommt Masse über das Schaltergehäuse vom Lenker. Da hätt´ ich besser mal kein Hartwachs auf den Lenker gepappt…

Dann war der Stator der LiMa dran. Kohlen kontrolliert, gereinigt und die Kabelführung neu isoliert. Dann Anbau und Kabelverlegung inkl. Anschluss des Leerlaufschalters. Die Leerlaufkontrolllampe hat noch nie so hell geleuchtet, was bestimmt am Reinigen einiger Steckverbindungen liegt…





Damit waren jetzt die Voraussetzungen für die Kettenmontage geschaffen. Also neue Kette drauf, mit Kettenschloss versehen, Kettenritzel festgezogen (dafür Fußbremshebel montiert um mit der Bremse gegenzuhalten) und die Kette gespannt. Dabei muss direkt die Spur eingestellt werden da sich sonst später die Kettenspannung wieder ändert. Das Spureinstellen mache ich „klassisch“ mit Peilen über die Flucht rechts und links der Räder. Die Einstellskalen auf der Schwinge sind mir nicht genau genug, die haben immer leichte Abweichungen vom Optimum. Die Unterschiede sind exakt so groß, wie vor der Neueinspeichung der Räder…

Dann kam noch der Kettenschutz dran und auch die Steuerbox der elektronischen Zündung fand den Weg an ihren Platz. Da ging es sehr eng zu und die Motorhalterungen des Zylinderkopfes mussten, wie auch die (bereits installierte) Hupe, wieder ab. Das anschließende Einstellen der Zündung war noch nie so einfach. Das wird später bei laufendem Motor nochmal per Strobo-lampe kontrolliert und muss dann nie wieder gemacht werden. :_) Und weil´s so schön ist noch schnell die Vergaser aufgesteckt, den Unterdruckschlauch der Zündung angeschlossen und die neuen Schläuche der Kurbelgehäuseentlüftung montiert…





Ja, dann ging es flott und der Motor ist nun drin. An einer Befestigung habe ich für guten Masseübergang von Motor zu Rahmen gesorgt. Habe schon von Masseproblemen bei komplett gepulvertem Rahmen gelesen…

Vielleicht muss ich nochmal die Kupplung abnehmen, da der neue verbesserte Anlasserfreilauf nicht richtig funktioniert und nur manchmal einspurt (war neugierig und habe direkt versucht elektrisch zu starten). Bin gerade etwas ratlos weil Fehlmontage kaum möglich ist; mal sehen…

…und nach ein paar Versuchen ging nichts mehr, noch nicht einmal ein Klack aus dem Relais. Strom ist noch da, also keine defekte Sicherung. Kann nur defekter Starterknopf sein (hab den in den letzten Jahren fast nie benutzt), defektes Relais oder irgendwo ein Kabel nicht zuverlässig aufgesteckt. Sicher nichts wildes.

Nachdem die Ventile eingestellt wurden stand die Montage von

• Gehäuse Zündung,
• elektronischer Zündung,
• Zündungsdeckel,
• Ventildeckeln,
• hydraulischem Steuerkettenspanner,
• Kurbelgehäuseentlüftung,
• Ansaugstutzen,
• Antriebsritzel,
• Ölpumpenantrieb,
• rechtem Seitendeckel,
• und dem Kickstarter

an. Nun ist der Motor einbaufertig.





Nun ist der Motor zusammengebaut.

Nun ging es weiter mit dem Triebwerk

• Gehäuse geschlossen. Dafür musste leider der Anlasserfreilauf wieder raus weil der eine Gehäuseschraube abdeckt. Habe ich verpennt
• Alle Gehäuseschrauben in der richtigen Reihenfolge festgezogen. Hatte kurz überlegt alle Gehäusemuttern zu erneuern. Doch die orginalen Schrauben sind M8 mit 12er Kopf. Sowas gibt´s wohl nur in Japan, ich habe die also nicht getauscht. Habe überall Edelstahlscheiben untergelegt. An einigen Stellen sind original Kupferscheiben drunter, die sich aber gerne plattquetschen und dann am Gewinde hängen. Edelstahl war bisher auch immer dicht. Allerdings ist die Edelstahlscheibe für die Gehäuseverschraubung am Anlasserfreilauf zu dick und die Schraube blockiert den Freilauf. Also musste da wieder die originale dünne Kuferscheibe druntern. Der Anlasser ist halt später in den Motor nachkonstruiert worden, deswegen wohl die Enge. Bei der Aktion habe ich dann leider die Schraube fallen gelassen und durch ein Loch ins Kurbelgehäuse versenkt. Zum Glück konnte ich nach Abbau der Sumpffilterplatte die Schraube erreichen und befreien. Naja, bisher lief´s ja glatt.
• Anlasserfreilauf wieder montiert
• Schaltwelle und Simmerring eingesetzt
• Anlasserdeckel mit Antriebsräder montiert
• Kickstarterwelle mit allem Zeugs eingesetzt
• Kupplung montiert
• Kolben, Kolbenbolzen + Splinte eingesetzt
• Kolben mit Ringen in Zylinder gefriemelt und Zylinder aufgesetzt
• Schiene für Steuerkette in Zylinder eingeschraubt
• Zylinderkopf aufgesetzt
• Nockenwelle durch Steuerkette geschoben und eingelegt. Ist etwas eng da die Kette nicht getrennt war
• Nockenwelle zu Kurbelwelle ausgerichtet und Nockenwellenlager aufgeschoben. Zur OT Kontolle LiMa installiert (Stator anschließend wieder abgenommen)

Nach dem Abholen von Tank und Seitendeckel juckte es in den Fingern weiter voran zu kommen. Ich hatte heute aber nur etwa zwei Stunden Schrauberzeit. Das ist da alles passiert:

• Gehäuse von den Abklebungen befreit
• Schaltgabeln mit Stiften, Schaltwalze und Führungsstange eingesetzt und neu versplintet
• Gangarretierungen montiert
• Leerlaufschalter montiert
• Getriebewellen eingelegt
• Führungsbuchse Kupplungsdruckstange geprüft
• neuen Simmerring Kupplungsdruckstange eingesetzt
• Simmerring Ausgangswelle geprüft und eingesetzt
• Funktion Getriebe überprüft
• Steuerkettenspannschiene montiert
• alle Kurbelwellenlager „nach Gefühl“ geprüft, Kurbelwelle eingelegt und Sitz überprüft
• Sumpffilter montiert und mit Platte und neuer Dichtung  in untere Gehäusehälfte eingesetzt
• Simmerring Anlasser eingesetzt
• Anlasserwelle und modifizierten Anlasserfreilauf eingesetzt

–
